viernes, 5 de junio de 2020

Fusil de asalto: CAR 816 (Emiratos Árabes Unidos)

Fusil de asalto CAR 816




El CAR 816 se basa en el receptor inferior del M16


País de origen Emiratos Árabes Unidos

Calibre 5.56x45 mm
Peso (sin cargador) 3,4 kg
Longitud (culata extendida) 922 mm
Longitud (culata  colapsada) 838 mm
Longitud del cañón 406 mm.
Velocidad del hocico ~ 850 m / s
Velocidad cíclica de fuego 750 - 950 rpm
Cadencia de fuego práctica 40-100 rpm.
Capacidad del cargador 30 tiros
Alcance de fuego efectivo ~ 500 m





El Caracal Assault Rifle 816, o CAR 816 fue desarrollado en los Emiratos Árabes Unidos por una empresa Caracal International. Esta arma se reveló públicamente por primera vez a los funcionarios de defensa en 2013 y al público en general en 2015.



Es un arma operada por gas, con cámara para una munición estándar de la OTAN de 5.56x45 mm. El CAR 816 se basa en el receptor inferior del M16. En concepto, es similar al Adcore Defense BEAR Elite, Barret REC7, Colt CM901, Heckler & Koch HK416, y algunas otras armas, que se basan en el receptor inferior del M16.

El CAR 816 tiene una válvula de gas ajustable, que controla el sistema de gas. Hay tres posiciones de la válvula de gas. La primera posición es para operación normal. La segunda posición es para operación cuando el sistema está sucio, por condiciones adversas o cuando se usa munición de bajo impulso. La tercera posición se usa cuando el arma está equipada con un supresor de sonido.



Esta arma está disponible con tres longitudes de cañón. Hay un fusil de asalto compacto con un cañón de 267 mm (10.5 "), una carabina con un cañón de 368 mm (14.5") y un rifle de asalto con un cañón de 406 mm (16 ").



Un selector de modo de disparo se encuentra sobre la empuñadura de la pistola y es convenientemente operado por el pulgar del tirador. Tiene tres posiciones para "seguro", "semiautomático" y "completamente automático". Hay una versión semiautomática única de esta arma, destinada a las fuerzas del orden.



Este rifle de asalto se alimenta de cargadores de aluminio con capacidad para 30 balas. Estas son revistas estándar de la OTAN (tipo M16).

El CAR 816 tiene una culata telescópica, que se puede ajustar según la longitud. Tiene 6 puestos. Se usa una culata similar en el Barret REC7.

Este rifle de asalto tiene un riel de alcance completo tipo Picatinny. Viene de serie con miras desmontables de hierro abatibles. Sin embargo, esta arma está destinada principalmente a ser utilizada con varias ópticas. El alcance del fuego efectivo es de alrededor de 500 metros.

Hay rieles de accesorios adicionales sobre la empuñadura delantera para varios equipos adicionales, como punteros láser, linternas tácticas, agarres verticales, bípodes, etc. El CAR 816 puede montar un supresor de sonido.


Variantes

El CAR 817 es un rifle de batalla con cámara para una munición OTAN de 7,62x51 mm más potente. Se alimenta de cargadores de 10, 20 o 25 tiros. Esta arma es más pesada, pero es más precisa y tiene un alcance más largo.



Military Today


jueves, 4 de junio de 2020

RPG/Anti-estructura: MATADOR

Lanzacohetes antitanque y antiestructura de doble propósito MATADOR





El MATADOR multinacional tiene una ojiva ajustable para atacar vehículos y estructuras blindadas.


MATADOR AS
País de origen Alemania, Israel, Singapur
Entró en servicio 2000
Calibre 90 mm
Peso 8.9 kg
Cartucho peso 2.6 kg
Warhead HEAT / HESH
Longitud 1 m
Longitud (sonda extendida) 1.15 m
Velocidad del hocico 50 m / s
Rango de avistamiento?
Alcance de fuego efectivo 500 m
Penetración de armadura 500 mm RHAe



El MATADOR es un lanzacohetes conjunto alemán-israelí-singapurense destinado a ser utilizado contra una amplia gama de amenazas en el campo de batalla. El nombre es un acrónimo de "Hombre antitanque portátil, Anti-DOoR" (a través del servicio IDF, se ha ganado el apodo de "Nut Cracker"), y refleja su diseño de doble propósito.



La práctica general en el desarrollo de armas de infantería propulsadas por cohetes había sido centrarse en la producción de armas antitanque dedicadas, pero las lecciones enseñadas por muchas guerras y tiroteos en todo el mundo dejaron cada vez más claro que una capacidad antiestructura era tan importante. Como resultado, muchos ejércitos (así como productores de armas) en todo el mundo comenzaron a tomar nota de la necesidad invasiva de un lanzacohetes, capaz de involucrar al personal y las estructuras.



MATAROR fue uno de los subproductos de este cambio de paradigma. Basado en el famoso lanzacohetes antitanque Armbrust MDD (ahora Dynamit Nobel), el MATADOR es un arma pesada portátil y desechable diseñada para destruir vehículos blindados y estructuras por igual. Esta arma es el producto final de un programa conjunto entre Dynamit Nobel Defense en Alemania, Rafael Advanced Defense Systems en Israel y Singapore Technologies Kinetics (STK) en Singapur.



El desarrollo del MATADOR fue iniciado a fines de la década de 1990 por STK y Dynamit Nobel, a pedido de las Fuerzas Armadas de Singapur (SAF). Fue una ganancia inesperada para STK, ya que su producción autorizada de Armbrust estaba comenzando a terminar. El programa pronto llamó la atención de la Fuerza de Defensa de Israel (FDI), que tenía un gran interés en adquirir un arma de este tipo, y pronto Rafael siguió una participación adicional en el programa. El resto del programa se desarrolló rápidamente, y los primeros ejemplos de MATADOR se entregaron a la SAF en 2000. Las FDI comenzaron a adquirir sus propios MATADORs en 2009, e incluso la Bundeswehr finalmente hizo un pedido de 1000 de ellos en 2012.



El lanzador se ve casi igual que el Armbrust, con las obvias excepciones del tubo de lanzamiento más gordo, la sonda extensible en la boca del cohete y los amplios amortiguadores octogonales alrededor del hocico y el venturi. El esquema de color típico es un tubo gris oscuro o verde oliva, con accesorios de color gris oscuro o negro y plantillas amarillas, aunque este puede no ser el caso con todos los ejemplos del arma. Los MATADORs simulados para entrenamiento y exhibición se denotan con una banda azul pintada alrededor del tubo, mientras que los "disparos de guerra" reales tienen una banda amarilla.



El tubo de lanzamiento está construido de fibra de vidrio reforzada, con accesorios de polímero y amortiguadores de espuma de poliestireno. Algunas partes menores (tornillos, pasadores, etc.) están hechas de acero, mientras que se usa algo de vidrio en las miras.



La mira telescópica está unida al arma a través de un riel Picatinny. La información sobre la retícula de avistamiento no se ha publicado, aunque presumiblemente es similar a la utilizada en el Armbrust. Miras de visión nocturna también están disponibles.



Para disparar el MATADOR, el usuario primero debe seleccionar un efecto para la ojiva (que se describe a continuación), extender la empuñadura de la pistola, la empuñadura frontal y el apoyo para los hombros, luego levantar la mira. Una vez que se coloca el arma sobre el hombro y se mira al objetivo, la seguridad debe cambiarse de "segura" a "disparar", después de lo cual el arma disparará cuando se apriete el gatillo. El arma se puede operar de manera segura a temperaturas que oscilan entre -40 ° C y + 63 ° C.



El sistema de propulsión es típico de las armas propulsadas por cohetes, con un refuerzo de muy corta duración y un motor de sostén que impulsa el proyectil durante la mayor parte de su vuelo. Ambos son cohetes de combustible sólido. Se afirma que el proyectil es altamente insensible al viento cruzado debido al sistema de propulsión utilizado, lo que lo haría bastante preciso. Al igual que con el Armbrust, el backblast del MATADOR se amortigua significativamente mediante el uso de una contra masa, que consiste en una masa de chips de plástico triturados. Esto no solo reduce en gran medida el ruido, el destello, el humo y el polvo y los escombros arrojados al aire por la explosión, sino que también permite disparar el arma dentro de estructuras que normalmente se consideran demasiado confinadas para el uso de lanzacohetes. Es seguro disparar el MATADOR dentro de estructuras cuyo volumen interior es tan pequeño como 15 metros cúbicos, aunque aún se recomienda la protección auditiva. No está claro si los mismos mecanismos de sellado de tubos integrados en Armbrust fueron transferidos al MATADOR.



La ojiva del MATADOR es única, con una capacidad de carga en forma seleccionable. Con la sonda extendida, la ojiva disparará el revestimiento de carga hacia el objetivo como un penetrador, capaz de atravesar la gruesa armadura del vehículo. Con la sonda retraída, la ojiva se aplanará en el impacto antes de la detonación, de la misma manera que una ronda de cabeza de calabaza de alta explosión (HESH), y luego detonará; En esta configuración, la explosión atravesará gruesos muros de mampostería, concreto o incluso de piedra, creando un agujero de ratón de al menos 450 mm de ancho. Contra paredes más delgadas (como paredes de ladrillo de una sola capa), el efecto HESH abrirá un agujero lo suficientemente grande como para que un hombre camine. El operador puede cambiar de una configuración a otra simplemente tirando de la sonda en toda su longitud, o empujándola hacia adentro.



El rendimiento de la ojiva contra los vehículos blindados también aumenta significativamente con respecto al anterior Armbrust, con la capacidad de penetrar 500 mm de armadura homogénea enrollada equivalente. Sin embargo, todavía carece de una carga precursora, por lo que el rendimiento contra la armadura reactiva sigue siendo pobre.



El debut en combate de MATADOR fue en la Operación Plomo Fundido en 2009, las FDI recibieron su primer lote justo a tiempo para el evento. Funcionó exactamente como se anuncia, y fue capaz de limpiar (o romper) cualquier estructura fortificada que encontraron las FDI.



Un incidente bastante incómodo que involucró a MATADOR ocurrió en 2014, cuando los soldados de las SAF dejaron accidentalmente a varios de ellos en el cruce de Old Chua Chua Kang Road y Sungei Tengah Road en Singapur. Afortunadamente, la policía local los recuperó antes que nadie, y resultaron ser muñecos inertes utilizados para el entrenamiento (en otras palabras, accesorios estáticos que en realidad no disparan nada).



El MATADOR es operado por Alemania, Israel, Singapur, Eslovenia, el Reino Unido y Vietnam. Todavía está en producción y está disponible para la exportación.


Variantes

  • MATADOR MP: El modelo original de doble propósito.
  • MATADOR WB: Variante antiestructura dedicada, optimizada para romper muros (por lo tanto, WB para "Wall Breaching").
  • MATADOR AS: Variante antiestructura dedicada, diseñada especialmente para limpiar y demoler estructuras. En consecuencia, es menos efectivo contra la armadura ligera y no tiene efecto contra la armadura de los tanques de batalla principales.
  • RGW 90: es una designación alemana para el MATADOR. Las letras "RGW" en la designación significan "Arma de granada sin retroceso". Dynamit Nobel también ofrece esta arma como Panzerfaust 90 (o Pzf 90 para abreviar).
  • RGW 60: es una versión más pequeña con calibre de cabeza de guerra reducido a 60 mm. Esta arma es significativamente más ligera, aunque a un costo de rendimiento reducido. Pesa 6 kg y tiene una longitud de 900 mm.

Military Today

miércoles, 3 de junio de 2020

MRLS turcos


ACIG





3.2 T-107

Los estudios de desarrollo de los sistemas de cohetes de artillería de 107 mm y 122 mm comenzaron a principios de la década de 1990, después de que se firmara un acuerdo de cooperación entre MKEK y TUBITAK - SAGE bajo la supervisión de MSB (Milli Savunma Bakanligi; Ministerio de Defensa Nacional) y SSM. Según el marco de cooperación, SAGE debía realizar estudios de investigación y desarrollo sobre cohetes de artillería de corto y mediano alcance y MKEK debía llevar a cabo el proceso de producción, utilizando tecnología de propulsores de doble base obtenida por la producción autorizada de M72 LAW (Arma Antitanque Ligera) comenzó a fines de la década de 1970. Los resultados fueron un cohete Anadolu de 107 mm con un alcance de 8 km y un cohete Mizrak (Spear) de 122 mm con un alcance de 20 km producido en la división MKEK - ELROKSAN (Elmadag Roket Sanayii; Elmadag Rocket Industries).


Sistema MBRL T-107 de 107 mm (Foto: SSM)

El sistema lanzador, designado como T-107, es de hecho una copia de ingeniería inversa del MBRLS Tipo 63 de China producido por NORINCO (Chinese North Industries Corp.), como parece ser el caso con el cohete Mizrak 107mm que es un derivado de fabricación china Cohete tipo 63-II de 107 mm. El Type 63 MBRLS es un sistema que está en servicio con una gran cantidad de países y también está diseñado por ingeniería inversa por Irán (Fadgr), Corea del Norte (VTT-323) y Sudáfrica (RO-107).

El T-107 es un sistema de cohete de artillería remolcado liviano de 12 balas diseñado para ser utilizado en apoyo de unidades de infantería y comando. El sistema se promueve para ser fácilmente desmontado con herramientas manuales básicas y tiene la capacidad de ser transportado en terreno irregular, especialmente para misiones de apoyo de fuego de unidades de comando. El lanzador tiene tres bancos de cuatro barriles de 107 mm y está montado en un carro tipo polo dividido con neumáticos de goma. Cuando está en posición de disparo, las ruedas se retiran y el lanzador se apoya en los dos senderos en la parte trasera que están equipados con palas, que se transportan en la parte superior de los senderos al viajar, y dos patas cortas en la parte delantera del carro. También son posibles las aplicaciones montadas en vehículos, como es el caso de Otokar 4x4 Cobra, AM General HMMWV, etc.
Number of barrels
12
Barrel diameter  107mm
Barrel length  880mm
Weight, empty  385kg
Weight, loaded  620kg
Elevation range  0° - 60°
Azimuth range  -15° - 15°
Launcher length (in travelling mode)
2.60m
Launcher width (in travelling mode)
 1.40m
Launcher height (in travelling mode)
 1.20m
Rate of fire 12 rockets in 7 - 9 seconds
Reload time
3 minutes

Tabla 2: Especificaciones técnicas del sistema T-107 MBRL


Vehículo blindado Otokar Cobra 4x4 con sistema T-107 MBRL instalado. Tenga en cuenta el lanzagranadas de 40 mm. (Foto: Otokar)


Además del Anadolu producido por MKEK, el sistema T-107 también emplea la serie TR-107 de cohetes estabilizados por giro de 107 mm, TR-107, TRB-107, diseñados y producidos por ROKETSAN. Ambos cohetes se pueden disparar desde diferentes tipos de sistemas MBRL de 107 mm también. El cohete TR-107 tiene un propulsor sólido de humo reducido para proporcionar el rango extendido. Está equipado con ojiva de alto explosivo (HE) que consta de 500 fragmentos, que se activa con una boquilla de detonación puntual. TRB-107 tiene espoleta de proximidad que detona una ojiva de Steel Ball (SB) con unas 2.800 bolas de acero, lo que hace que el arma sea efectiva contra objetivos blandos dispersos como el personal enemigo y los campamentos.
Tabla 3: Especificaciones técnicas de los cohetes de 107 mm utilizados por el sistema T-107 MBRL.
Anadolu TR-107 TRB-107
Productor MKEK - ELROKSAN  ROKETSAN
Tipo de oiva
High Explosive Blast Fragmentation
Tipo de explosivo TNT TNT+RDX
Espoleta  Detonación de impacto Proximidad
Range, minimum
 3km
Range maximum
 8km 11km
Diameter
 107mm
Propellant type
 N5 (Double base) HTPB Composite)
Longitud
 840mm
Peso, total
 18.80kg 19.50kg
Weight, warhead
8.50kg 8.40kg
Tabla 3: Especificaciones técnicas de los cohetes de 107 mm utilizados por el sistema T-107 MBRL.


TR-107
T-107 durante las pruebas de disparo (Foto: SSM)

MKEK entregó al menos 48 unidades T-107 MBRL a KKK y la producción está en marcha en el 3. ABMK de KKK (3. Ana Bakim Merkezi Komutanligi; 3er Comando del Centro de Mantenimiento Principal). Los sistemas T-107 se están utilizando en unidades del tamaño de la batería de batallones de comando e infantería. Cada batería MBRL consta de 2 equipos de bomberos con cuatro lanzadores. Las misiones típicas de las baterías MBRL de 107 mm incluyen soporte general, soporte de fuego de maniobra y en algunos casos soporte de fuego directo. Casi todas las misiones son ejecutadas por equipos de bomberos individuales. Desde su introducción en servicio, el T-107 ha sido ampliamente utilizado en el sudeste de Turquía durante las operaciones de seguridad interna contra la organización terrorista seperatista, PKK. Debido a su alta movilidad, el sistema es popular entre las unidades de comando.

Imágenes de video que muestran una batería de cohetes de artillería T-107 de un batallón de comando de montaña en Cukurca, Hakkari, disparando contra un campamento del PKK desde una base avanzada cerca de la frontera turco - iraquí durante la incursión del ejército turco en el norte de Irak bajo la "Operación Gunes", febrero de 2008 El Jefe de Estado Mayor Conjunto de Turquía informó con frecuencia en comunicados de prensa sobre el uso extensivo de "sistemas de apoyo contra incendios de largo alcance" en coordinación con ataques aéreos realizados por los F-16C / D y F-4E 2020 de la Fuerza Aérea Turca durante la operación, sugiriendo T-122 y Sistemas T-300 (qv). Sin embargo, las fotos de arriba son el único material visual publicado y sin clasificar de los sistemas de cohetes de artillería utilizados en la operación. Observe los obuses autopropulsados ​​Firtina (Thunder) de 155 mm / 52 T-155 en el fondo. (Video: Agencia de Noticias IHA)

Una de las aplicaciones notables del T-107 es el diseño de lanzador doble de 12 balas montado en un vehículo multiusos HMMWV (High Mobility Multipurpose Wheeled Vehicle). El sistema se mostró por primera vez al público durante la Exposición de Defensa IDEX celebrada en Abu Dhabi en 2005. Se informó que el lanzador se desarrolló para un país no revelado en el Medio Oriente, de ahí el camuflaje del vehículo en el desierto. Las sólidas relaciones y éxitos de exportación de ROKETSAN en los Emiratos Árabes Unidos sugieren que este país bien podría ser el cliente. Se informó que la misión principal del vehículo sería proporcionar apoyo de fuego rápido a las unidades de fuerzas especiales.
La característica más destacada del sistema propuesto es su control computarizado de fuego y los sistemas de estabilización del lanzador. El sistema de control de incendios es alimentado por una unidad INS (Sistema de navegación inercial), que reduce drásticamente el tiempo de reacción del lanzador en menos de un minuto. La familia TR-107 y otros cohetes de 107 mm se pueden disparar desde el lanzador.

3.3 T-122 Sakarya

El segundo fruto del acuerdo de cooperación entre MKEK y TUBITAK - SAGE a principios de la década de 1990 fue el proyecto de cohete de artillería de alcance medio de 122 mm. Al utilizar la tecnología de doble propulsante sólido de MKEK, SAGE desarrolló un cohete de artillería de 122 mm designado como Mizrak (lanza) con un alcance de 20 km: algunas fuentes afirman que se recibió una considerable asistencia tecnológica de Rumania en cierta medida durante el diseño y desarrollo de Mizrak y posiblemente del sistema lanzador.

Luego de la conclusión del diseño y desarrollo del cohete de 122 m, para el sistema del lanzador se evaluaron dos propuestas. TUBITAK - SAGE con MKEK - La división CANSAS ofreció el diseño Bora, que se asemejaba mucho al M-77 Oganj MBRLS yugoslavo, especialmente por el sistema de recarga del lanzador, mientras que ROKETSAN con KaleKalip ofreció el diseño de Sakarya. Finalmente, el diseño de ROKETSAN y KaleKalip fue seleccionado por la ventaja del sistema computarizado de control de incendios de Savronik y el lanzador controlado hidroneumáticamente. El prototipo de 122 mm MBRLS en un vehículo táctico MAN 26.281 6x6 se reveló por primera vez al público en 1995 y las pruebas de incendio se llevaron a cabo el mismo año en el campo de tiro de Karapinar, Konya. Los sistemas de producción en serie limitada se entregaron a KKK para su evaluación en 1996 y las entregas de producción a gran escala comenzaron en 1997.

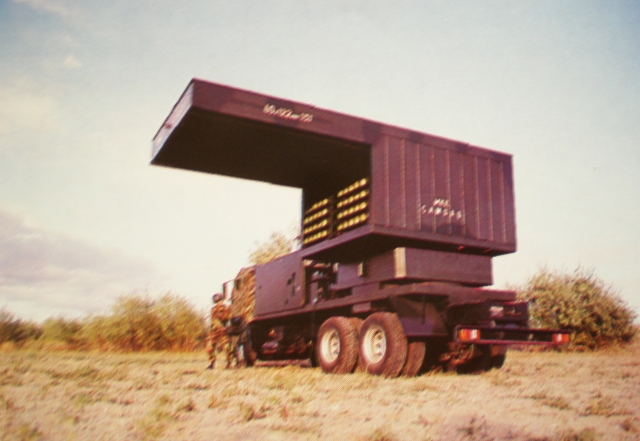

MKEK Cansas: propuesta de TUBITAK SAGE, T-122 Bora para el proyecto de 122 mm de MBRLS. El diseño del lanzador se modificó considerablemente en el prototipo del vehículo. (Dibujo: MKEK, a través de Arda Mevlutoglu)

MKEK Cansas - TUBITAK SAGE T-122 Bora prototipo. Tenga en cuenta el interesante diseño de la caja del lanzador. Se supone que la extensión aloja el sistema de grúa para facilitar la recarga. (Foto: SSM)

T-122 Sakarya MBRLS en el chasis MAN 26.281 6x6 visto en un desfile durante las celebraciones del 30 de agosto en el Día de la Victoria, 2004 (Foto: Tolga Yuksel)

Vale la pena señalar que, gracias a la confianza en sí misma obtenida tras el exitoso desarrollo de Mizrak y luego el sistema de lanzamiento, Turquía rechazó una oferta atractiva hecha por Alemania que incluye la transferencia de alrededor de 130 sistemas MBRL de 110 mm LARS (Light Artillery Rocket System) bajo CFE (Convencional Fuerzas en Europa) Tratado a mediados de los noventa.
El T-122 Sakarya MBRL System es un sistema autónomo de cohete de artillería utilizado para la misión de apoyo de fuego indirecto durante el día y la noche, y en todas las condiciones climáticas contra objetivos de área, principalmente con ataques de estilo "fuga y fuga". Hay dos versiones de T-122 MBRLS en el servicio KKK: MAN 26.281 6x6 (modelos de producción anterior) y MAN 26.372 6x6 sistemas montados; este último es también el vehículo lanzador de T-300 Kasirga (qv).


T-122 Sakarya MBRLS durante las pruebas de disparo (Foto: ROKETSAN)

Launcher vehicle
MAN 6x6 26.281 or MAN 6x6 26.372
Number of barrels 2 sets of 20 (=40)
Barrel length
3m
Barrel diameter
122mm
Weight, loaded ~22.20tons
Length, overall
9.20m
Width, overall
2.50m
Height, overall
3.10m
Elevation range
0° - 55°
Azimuth range -110° - +110°
Tasa de disparo
40 cohetes en 80 segundos
Max. gradient
60%
Max. road speed
75km/h
Max. road range
970km
Tripulación
5

Tabla 4: Especificaciones técnicas del sistema T-122 Sakarya MBRL

Hay dos bancos de tubos redondos de 20 en el lanzador, que está atravesado y elevado hidráulicamente con una mira panorámica M-115 montada a la izquierda del lanzador. Los cohetes pueden ser disparados individualmente o en salvo. Se puede lanzar una salva completa de 40 cohetes en 80 segundos. La recarga se realiza a través de una grúa de carga hidráulica que se monta en el lanzador. Cuando se despliegan en la posición de disparo, cuatro estabilizadores se bajan al suelo bajo el control hidráulico para proporcionar una plataforma de disparo más estable.


T-122 Sakarya MBRLS (Foto: Tolga Yuksel)

ROKETSAN promueve las ventajas tácticas del T-122 como:

• Entra al campo de batalla y toma la posición de disparo en varios minutos.
• Cumple su misión de forma independiente o bajo la organización de la batería de seis T-122 MBRL
• Completa la misión de disparo de 40 cohetes en 80 segundos.
• Entrega 740kg de ojivas en una onda de fuego.
• Crea acoso en el área objetivo de 500 mx 500 m usando 40 ojivas explosivas de alto rango dentro de un rango de 3 a 40 km
• Crea un efecto sorpresa con un tiempo de respuesta corto sin "Ajustar fuego"
• Es operado por un equipo de 5 hombres en uso regular o un equipo de 3 hombres en caso de emergencia.

T-122 Sakarya MBRLS montado en el chasis MAN 26.372 6x6 (Foto: silivri.net)

La misión de disparo del lanzador se controla con un FCS (computadora de control de incendios) integrado que se asigna a:

• Realizar la prueba incorporada (BIT) antes y durante la cocción,
• Calcule los datos de disparo automáticamente para cohetes de 122 mm con diferentes ojivas usando un software de simulación de vuelo preciso,
• Apuntar y guardar automáticamente el lanzador,
• Dispara los cohetes en una sola o en 2 segundos. intervalos
• Almacena hasta 20 ubicaciones objetivo,
• Utilizar información metorológica en METCM o formatos equivalentes.

Se están llevando a cabo negociaciones entre KKK y ROKETSAN para vainas de lanzadores sellados, que están específicamente diseñadas para resistir condiciones ambientales severas como alta o baja temperatura, humedad, arena, etc. Estas vainas sin mantenimiento se cargan a nivel de fábrica. Los fusibles del cohete se establecen de forma remota por el FCS.


El diseño del dispositivo de lanzamiento sellado de ROKETSAN, en exhibición en la exposición IDEF 2007 (Foto: trmilitary.com, a través de Arda Mevlutoglu)

El T-122 es capaz de disparar MKEK producido por MKEKK y ROKETSAN producido por TR-122, TRB-122, TRK-122, SR-122, SRB-122 y SRK-122, así como otros cohetes de 122 mm. Las especificaciones técnicas de los cohetes utilizados por T-122 se dan a continuación:



Tabla 5: Especificaciones técnicas de los cohetes de 122 mm utilizados por el sistema MBRL T-122 Sakarya .
Mizrak
TR-122
TRB-122
TRK-122
SR-122 SRB-122 SRK-122
Manufacturer
MKEK
ROKETSAN
Warhead type
High Explosive
Blast Fragmentation
Submunition (50+ Anti Personnel / Anti Materiel Mines)
High Explosive
Blast Fragmentation
Submunition (50+ Anti Personnel / Anti Materiel Mines)
Tipo de explosivo
TNT TNT+RDX RDX/wax TNT+RDX
RDX/wax
Espoleta Point detonation
Proximity
Electonic Timer
 Point detonation
Proximity
Electronic Timer
Alcance, mínimo
3km
10km 16km
3km
Alcance máximo
20km
40km
30+km 20km
Diámetro
122mm
Tipo de propelente
N5 (Double base)
HTPB (Composite)
N5 (Double base)
Longitud
2.87m
2.90m 3.24m  2.90m 3.20m
Peso, total
67.50kg
65,90kg
71.60kg
66.70kg
69.25kg
Peso, ojiva
18.70kg
18.60kg
22.90kg 18.60kg 22.70kg


T-122 Sakarya MBRLS en MAN 26.372 6x6 con patern de camuflaje del desierto en exhibición en la exposición IDEF 2007 (Foto: trmilitary.com, a través de Arda Mevlutoglu)


La producción en serie del T-122 Sakarya MBRLS continúa y, a partir de 2008, se han entregado más de 72 sistemas a KKK, incluidos más de 18 sistemas a KTBK (Kibris Turk Baris Kuvvetleri Komutanligi; Cuerpo de Paz Turco de Chipre). Los planes actuales incluyen la adquisición de vainas de lanzadores sellados y series TRK / SRK de cohetes con submuniciones. T-122 Sakarya se despliega en batallones de cohetes de artillería en regimientos de artillería de unidades del tamaño de un cuerpo o como baterías bajo brigadas mecanizadas o blindadas con misiones que incluyen la supresión de artillería enemiga, apoyando el fuego de artillería amordazada, proporcionando apoyo directo al fuego en las profundidades de las líneas enemigas objetivos de valor como sistemas de defensa aérea, centros de comando y control, líneas de suministro, etc.

T-122 Sakarya MBRLS de KTBK (Kibris Turk Baris Kuvvetleri Komutanligi; Cuerpo de Paz Turco de Chipre) en el chasis MAN 26.372 6x6 durante el Desfile del Día de la Victoria en Lefkosa (Nicosia), 30 de agosto de 2007 (Foto: mucahit.net)


ROKETSAN logró la exportación exitosa de la serie TR-122 a Emiratos Árabes Unidos con la venta de 10,000 cohetes TRB-122 y TRK-122 para ser usados ​​desde el FIROS-25 122 mm MBRLS de fabricación italiana. La compañía también promueve diferentes versiones de T-107, T-122 y T-300 en el mercado del Medio Oriente.


Fuentes

Armadura y artillería de Jane

Revista Savunma ve Havacilik (Defensa y Aeroespacial)
http://www.sage.tubitak.gov.tr/en/proje_urun.asp
http://www.mkek.gov.tr/english/main.aspx
http://www.roketsan.com.tr/defaulteng.htm
http://www.sinodefence.com

martes, 2 de junio de 2020

ATGM: Spike LR

Misil guiado antitanque Spike LR




El Spike LR fue adoptado por al menos 29 países, incluida la mayoría de los miembros de la OTAN


País de origen Israel
Entró en servicio?
Penetración de armadura de más de 700 mm.
Alcance 4 km
Longitud de misil 1.2 m
Diámetro de misil 0.11 m
Peso del misil 14 kg
CLU peso con trípode y miras ~ 13 kg

Tipo de ojiva Tandem HEAT
Orientación de imágenes infrarrojas



El Spike LR es un misil guiado antitanque avanzado, desarrollado en Israel. Es producido por Rafael. Las letras "LR" en la designación significan "Largo Alcance". Fue revelado públicamente por primera vez en 1997. Este misil era conocido en Israel como NT-Spike, Gomed o Dandy. Sin embargo, en 2002 pasó a llamarse Spike LR. Fue diseñado para ser utilizado por la infantería y los vehículos de combate ligeros. También puede ser utilizado por embarcaciones. En el momento de su introducción, era uno de los misiles guiados antitanque más avanzados. El Spike LR fue un gran éxito. Fue adoptado por al menos 29 países, incluida la mayoría de los miembros de la OTAN. Desde 2004, este misil es producido bajo licencia en Alemania por Eurospike. La versión alemana tiene algunas diferencias y se vende en Europa. En 2015, Polonia ordenó 1000 misiles Spike LR. Estos fueron licenciados producidos localmente por ZM Mesko y entregados en 2020.

El sistema Spike LR incluye botes con misiles, Unidad de Lanzamiento de Comando (CLU), mira térmica y trípode. Esta arma es operada por una tripulación de 2.



El Spike LR utiliza una guía de imágenes infrarrojas. El misil es similar al Spike MR, pero tiene un enlace de datos de fibra óptica agregado. Esto permite disparar el Spike LR no solo en modo "disparar y olvidar", sino también en modo "disparar, observar y actualizar". El enlace de datos también extendió el alcance máximo del misil de 2.5 km en el Spike MR a 4 km.

El misil tiene un buscador electroóptico avanzado y un rastreador sofisticado. Se puede disparar durante el día y en condiciones de poca luz. También tiene cierto grado de capacidad climática adversa. El misil tiene una alta probabilidad de impacto contra objetivos estacionarios y en movimiento.



El Spike LR tiene una ojiva HEAT en tándem. Según los informes, penetra más de 700 mm de armadura de acero detrás de la armadura reactiva explosiva (ERA). En el modo "dispara y olvida", el misil utiliza una trayectoria elevada para los impactos en la superficie superior del tanque enemigo, donde su armadura es delgada.

En 2014, Rafael anunció que habían aumentado el alcance del Spike LR a 5 km. Este misil mejorado podría ser utilizado por los lanzadores existentes. Además, este misil mejorado puede ser transportado y lanzado por helicópteros. Esto finalmente resultó en la nueva generación Spike LR2.




Military Today

lunes, 1 de junio de 2020

Las debilidades de la guerra basada en redes: ¿Y si se apaga la red?

Victoria perdida

La economía establece los límites de la guerra centrada en la red.

Khramchikhin Alexander || NVP News (original en ruso)



Foto: sterzhen.info


En una guerra de alta tecnología y centrada en la red, en la que se basa la ideología de entrenar a las fuerzas de la OTAN, "no hay nada malo sino bueno". Y negar esto es compararse con la abuela de Ilf-Peter, que no creía en la electricidad. Garantizado para alcanzar el objetivo desde el primer disparo: el sueño de los militares desde el momento en que apareció el concepto de disparo.

Si el desarrollo de la tecnología permite crear municiones de alta precisión, se crearán sin falta. La dispersión de la "niebla de guerra", es decir, obtener la máxima información sobre el enemigo ("conciencia situacional"), así como el impecable trabajo de sus propios sistemas de comunicación y control, ha sido un sueño de los militares desde que apareció el concepto de guerra. Si el desarrollo de la tecnología nos permite alcanzar la máxima conciencia situacional, así como combinar nuestra propia aeronave en una sola red, esto también se hará sin falta. Todo esto le da al ejército oportunidades completamente nuevas, simplemente no hay nada de qué discutir. Pero no absolutices nada y llegues al punto del absurdo.

Fuerza y ​​debilidad de la "alta precisión"

Ya hemos logrado observar la evolución de este concepto desde el triunfo de la primera guerra de Irak a través del "aplastamiento masivo" en Yugoslavia y la "masacre de bebés" durante la fase clásica de la segunda guerra de Irak hasta la infame farsa en Libia. Si en la primera guerra de Irak la proporción de municiones de alta precisión utilizadas por la coalición era bastante pequeña, y no se hablaba de ninguna centrada en la red, mientras que el enemigo extremadamente fuerte en la persona de las fuerzas armadas iraquíes fue derrotado, entonces en Libia solo se utilizaron municiones de alta precisión veinte años después municiones, el enemigo era extremadamente débil (en particular, prácticamente no tenía defensa aérea), pero la aviación de la OTAN no logró nada en absoluto (Gadafi fue derrocado sobornando a los líderes tribales aliados y las acciones de los PMC occidentales).

"Si el adversario utiliza efectivamente la guerra electrónica, esto podría ser un shock para las tropas estadounidenses que son psicológicamente incapaces de luchar sin una superioridad tecnológica absoluta"

Ya es bastante obvio que la calidad no cancela y no reemplaza la cantidad, y los medios de destrucción no deberían ser más caros que el objetivo destruido por él. En realidad, estos factores están directamente interconectados. En el marco del concepto centrado en la red, las redes de información unen plataformas, es decir, equipos militares tradicionales (tanques, aviones, barcos, etc.). La red mejora dramáticamente la eficiencia de las plataformas, pero esto no la hace más importante que esas. Son las plataformas las que aún son primarias. Además, son las plataformas las que transportan esas municiones de muy alta precisión. Además, incluso con un cien por ciento de precisión de sus golpes, que es casi imposible en una situación de combate, es imposible golpear más objetivos que municiones. Es por eso que el factor de cantidad no ha desaparecido.

Además, tanto las plataformas como las armas cuestan dinero. Si su munición cuesta tanto como la plataforma enemiga que golpeó, significa que, en términos económicos, ha sufrido el mismo daño que el enemigo. Por supuesto, puede plantear la pregunta para que, al destruir la plataforma enemiga, evite el daño que podría causarle. Pero aquí volvemos a la pregunta de si sus municiones de alta precisión o su dinero se agotarán antes que el oponente de la plataforma, después de lo cual podrá infligirle daño. En el curso de la agresión contra Yugoslavia en 1999, los países de la OTAN prácticamente no sufrieron pérdidas, sin embargo, sus costos de operación fueron casi los mismos que los daños que causaron a Yugoslavia. Sin embargo, en ese momento casi nadie se dio cuenta de esto, porque la OTAN todavía no tenía problemas con el número de plataformas y municiones, y el potencial económico total era literalmente tres órdenes de magnitud mayor que el de Yugoslavia.

Pero en Libia, el estancamiento de esta opción se ha hecho evidente. Como Estados Unidos eliminó casi por completo la campaña de Libia, la guerra se convirtió en una desgracia total para Europa. Luchando sin ninguna oposición de la defensa aérea enemiga, las fuerzas aéreas de los países europeos de la OTAN consumieron durante casi cinco meses casi todas sus reservas de municiones muy caras, quemaron una cantidad gigantesca de queroseno muy costosa en ese momento y no pudieron garantizar la victoria de sus aliados libios en la tierra. Ni siquiera podían destruir todo el equipo que tenían las fuerzas de Gadafi, aunque esta técnica era chatarra, producida en el mejor de los años 80, y también era fea. Es por eso que tuve que comprar líderes y usar PMCs.

Chatarra contra el estoque

Por lo tanto, la alta tecnología y la centralidad de la red, si se llevan al punto del absurdo, no garantizan la victoria incluso sobre un enemigo débil y arcaico. Si el ejército es del tipo europeo, es decir, de alta tecnología, pero equipado con una cantidad extremadamente pequeña de equipo y con pánico por las pérdidas, se enfrentará en batalla con un ejército que tiene una gran cantidad de plataformas (aunque no muy nuevas) y personal bien entrenado y altamente motivado, entonces la derrota de los europeos será prácticamente garantizado La alta tecnología no los ayudará en absoluto. Es por eso que el círculo de oponentes contra el cual los europeos están listos para luchar ya está reducido a casi cero. Esos ahora solo quedan en África tropical.

Los estadounidenses no solo son mejores con la calidad, sino también con la cantidad de tecnología y motivación del personal, que con los europeos. Sin embargo, ya han comenzado a adivinar que la alta tecnología y la centralidad de la red, por un lado, son indiscutibles, por el otro, no son una panacea. Aunque solo sea porque toda la centralidad de la red y una parte muy significativa de la alta precisión pueden perderse simultáneamente si el enemigo usa efectivamente la guerra electrónica. Y esto puede ser un gran shock para las tropas estadounidenses que son psicológicamente incapaces de luchar sin una superioridad tecnológica absoluta sobre el enemigo y simplemente no están entrenados en esto. Si, en este caso, el adversario presenta muchas plataformas, aunque de calidad algo inferior a las estadounidenses, puede contar con el éxito. Y si las Fuerzas Armadas de los EE. UU. se enfrentan a un adversario que también es de alta tecnología y centrado en la red, entonces se producirá una guerra clásica a un nuevo nivel ("Lo que sucederá cuando terminen los combatientes de quinta generación"), en el que los factores decisivos serán la cantidad de equipo, el nivel de combate y el entrenamiento moral y psicológico de un personal composición.

Algunos "ensayos" primitivizados de tal opción que observamos a principios de este año en Idlib sirio. Los turcos demostraron una especie de "alta tecnología para los pobres", utilizando vehículos aéreos no tripulados relativamente económicos (al menos en comparación con los aviones de combate modernos) "Bayraktar" y "Anka-S" con municiones relativamente baratas pero de alta precisión contra el ejército regular sirio. Este último está casi completamente equipado con la misma tecnología soviética que el ex libio. En los primeros dos días, los sirios sufrieron pérdidas muy graves (hasta 40 unidades de diversos equipos), pero todavía no son libios. En respuesta, el ejército sirio utilizó una defensa aérea terrestre completamente tradicional, y principalmente (a excepción del sistema de misiles de defensa aérea Pantsir-C1) de producción soviética. Esto fue suficiente para destruir dos Anki y tres Bayraktar, lo que amortiguó drásticamente el entusiasmo turco.

Como saben, ninguna arma, incluidas las armas nucleares, ni la tecnología, se ha convertido en el monopolio de alguien durante al menos mucho tiempo. Por lo tanto, el término "guerra de alta tecnología" en su sentido actual en el futuro previsible perderá su significado. De hecho, por ejemplo, la Segunda Guerra Mundial fue extremadamente de alta tecnología en comparación con la Primera Guerra Mundial y solo el espacio en comparación con las Guerras Napoleónicas, sin embargo, nadie lo llama así. Hoy, simplemente hay una transición de la guerra clásica al siguiente nivel tecnológico. Habrá al menos una transición más cuando se produzca una robotización masiva de la aeronave. Esta transición puede ser la última, pero este es otro tema.

domingo, 31 de mayo de 2020

Fusil de asalto: General Dynamics / Beretta RM277 GD NGSW-R (USA)


Fusil de asalto General Dynamics / Beretta RM277 GD NGSW-R (USA)

Modern Firearms



El rifle de asalto GD RM277 está siendo desarrollado por un consorcio de compañías, liderado por el gigante industrial estadounidense Dinámica general para el programa NGSW-R "Arma de Escuadrón de Próxima Generación - Rifle", financiado por el Ejército de los Estados Unidos. Además de GD, que actúa como integrador de sistemas y líder de proyectos, el consorcio también incluye a Beretta USA, que es responsable del arma en sí, y True Velocity, que es responsable de las nuevas municiones.




Rifle de asalto General Dynamics / Beretta RM277 GD NGSW-R

El programa NGSW altamente ambicioso está destinado a equipar a los soldados de infantería estadounidenses con nuevas armas automáticas de fusil y escuadrón / ametralladora ligera, ambas disparando municiones nuevas de alto rendimiento. El objetivo final es entregar un sistema de armas pequeñas de escuadrón, capaz de derrotar a las armaduras corporales modernas a distancias extendidas y producir una letalidad mejorada, en comparación con el sistema de armas pequeñas existente de 5.56 mm. Los requisitos para el programa NGSW requieren un cartucho completamente nuevo, disparando balas afectadas por el gobierno con un calibre de 6.8 mm y un peso de aproximadamente 135 granos / 8.8 gramos, con velocidades de boca de aproximadamente 3000 fps / 915 m / so más rápido Estos requisitos, especialmente de un cañón de rifle de asalto relativamente corto, problemas muy altos, lo que a su vez daría como resultado de una potente explosión de cañón y un retroceso significativo. Como resultado, un tipo especial de supresor de sonido es imprescindible para estas armas, para ayudar a atenuar la explosión del hocico de nivel "magnum" y el retroceso domesticado.




Los planos actuales que el ganador del programa NGSW se anuncian para 2022, pero teniendo en cuenta programas similares anteriores como SPIW, ACR u OICW, tendremos que esperar y ver los resultados. En la actualidad, todos los contendientes de NGSW, incluido el rifle de asalto GD RM277, así como SIG MCX Spear y AAI / Textron NGSW-R, todavía están en forma de prototipo.



Dado que los detalles del diseño del cartucho se dejan a los contendientes, el consorcio liderado por GD está destinado a ofrecer un cartucho compuesto único, diseñado por True Velocity y cargado por un proyecto de 6.8 mm diseñado por el gobierno. Las especificaciones exactas de la nueva munición aún no se conocen, y podrían cambiar durante el curso del desarrollo, pero a finales de 2019 presentan una caja de polímeros "sin cuello" de aproximadamente 47 mm de largo, con una base de acero moldeada en la parte posterior. La bala está profundamente asentada en el estuche, que aparentemente tiene una parte superior gruesa para proporcionar una especie de cuello "interno" para el posicionamiento adecuado del proyecto.


Cartucho compuesto .277 TVCM

El rifle de asalto General Dynamics / Beretta GD RM277 es un arma indígena de diseño bullpup. Aún no se conocen los detalles de su funcionamiento interno, pero cree que el rifle utiliza una acción operada con gas más o menos convencional, y su cañón y receptor interno pueden retroceder dentro de la carcasa exterior contra un amortiguador especial para disminuir el pico de retroceso. El arma se dispara desde el cerrojo cerrado en disparos individuales, y desde el cerrojo abierto en modo totalmente automático, para mejorar el bloqueo del barril y evitar el sobrecalentamiento. La munición se alimenta de cargadores de 20 cartuchos, hechos de plástico, y el cañón normalmente está equipado con un supresor de sonido rechoncho especialmente diseñado. Parece que se configuran puertos de expulsión en ambos lados del arma, por lo que se puede configurar para la expulsión del lado derecho o izquierdo. El interruptor selector de seguridad / disparo es ambidiestro y está ubicado sobre la empuñadura de la pistola. El mango de carga se puede colocar a ambos lados del arma. Todas las miras se instalan utilizando el riel Picatinny integrado ubicado en la parte superior del receptor.

sábado, 30 de mayo de 2020

Fusil de asalto: QBZ-19


Nuevo rifle de asalto chino

Fusil de asalto QBZ-19




El nuevo rifle de asalto de China se asemeja a un ACR Bushmaster de EE. UU.


Pais de origen: China
Entró en servicio 2019 (?)
Calibre 5.8 x 42 mm
Peso (descargado) ~ 3 kg
Longitud (stock extendido) ~ 950 mm
Longitud (stock colapsado) ~ 710 mm
Longitud del cañón ~ 400 mm
Velocidad del hocico?
Velocidad de fuego cíclica 600 ~ 800 rpm
Cadencia de fuego práctica 40-100 rpm.
Capacidad del cargador 30 rondas
Rango de avistamiento?
Alcance de fuego efectivo ~ 500 m



Recientemente se reveló un nuevo rifle de asalto modular en China. Su designación es desconocida, aunque podría ser un QBZ-19. Esta arma fue desarrollada para reemplazar el rifle de asalto QBZ-95 en servicio con el ejército y el cuerpo de marines de China. También podría ser un reemplazo para el QBZ-03. El QBZ-95 fue adoptado a mediados de la década de 1990 y tiene un diseño bullpup. Programa de desarrollo que data de 2014 y posiblemente incluso antes. El nuevo rifle de asalto tiene un diseño convencional. Los nuevos rifles de asalto con diseño bullpup ni siquiera se consideraron debido a su ergonomía limitada y otras limitaciones. Aparentemente, China es una de las últimas naciones en abandonar los rifles de asalto con diseño bullpup. La nueva arma se parece mucho a un rifle de asalto modular ACR Bushmaster de EE. UU. Sin embargo, el nuevo rifle de asalto de China tiene cámaras para diferentes municiones y tiene una serie de cambios detallados. La nueva arma está disponible con diferentes longitudes de cañón. En 2017, el diseño se completó y hubo informes de que las tropas estaban probando un nuevo rifle. En 2019, estaba claro que esta arma ya está en servicio con el ejército de China.



El nuevo rifle de asalto es un arma de fuego selectiva operada por gas. Tiene una cámara para los indígenas de 5.8x42 mm de China. Los rifles de asalto QBZ-95 y QBZ-03 utilizaron la misma munición.

Debido a su modularidad, la nueva arma se puede reconfigurar fácilmente del rifle de asalto estándar a la carabina o el rifle de tirador. La idea clave de este sistema modular es producir toda una familia de armas de infantería, basadas en el mismo diseño básico y con componentes intercambiables. Esto reduce los costos de producción, simplifica la logística y mejora la funcionalidad.

Un selector de modo de disparo ambidiestro se encuentra por encima de la empuñadura de la pistola y funciona con un pulgar.



Este rifle de asalto se alimenta de cargadores desmontables de 30 balas.

Esta arma tiene un riel de alcance completo tipo Picatinny. Se puede equipar con varias ópticas. También hay miras de hierro abatibles para uso de emergencia.



Este rifle de asalto tiene una culata telescópica ajustable en longitud.

El guardamanos admite varios accesorios adicionales, como agarres verticales, linternas, punteros láser, etc.

Military Today
